Reparatur Uhlenbrock DGR 755

Idee: Andreas Priebe
Umsetzung: Andreas Priebe <andreas@modellbahnfrokler.de>

So um die fünf DGR 755 habe ich repariert. Die Defekte waren ähnlich wie beim Märklin 6090. Einige mit durchgeknallten Motor-Endstufen FZT 705, einer, bei dem auch die Zwischenstufe (IR F7103) hin war, und einer, bei dem ein Funktionsausgang nicht mehr wollte.

Die 755er hatten alle die Endstufen-Transistoren in einem gemeinsamen Gehäuse. Meistens konnte man genau sehen, welche Seite hin war, da war das Gehäuse oben aufgeplatzt. Wie schon beim Märklin 6090 erwähnt, habe ich nicht ernsthaft versucht, diesen Doppeltransistor (eigentlich vierfach, weil Darlington, aber egal) als Ersatzteil zu beschaffen. Ich hatte mal ein 50er-Pack einzelne FZT 705 gekauft. Man kann, wenn in der Lok genug Platz ist, das Doppelpack ersetzen:

'Schaltplan' zum FZT 705 auf dem Uhlenbrock DGR 755

Die Kühlfahnen der Transistoren sind mit dem mittleren Anschluss verbunden, dürfen also nur isoliert an einen eventuellen Lokrahmen geklebt werden. Ich habe das mit Heißkleber gemacht. Allerdings muss man sich wohl von dem Gedanken verabschieden, dass das hinterher schön aussieht:

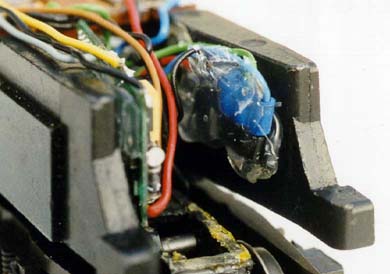

Uhlenbrock DGR 755 mit 'externen' Transistoren

Hat man mehrere defekte DGR 755, kann man auch was völlig abgedrehtes basteln. Die Huckepack-Lösung. Man suche sich einen Doppeltransistor, der links und einen der rechts hin ist. Mit ein bisschen Gefummel lassen sich die beiden jetzt aufeinander an der ursprünglichen Stelle einbauen:

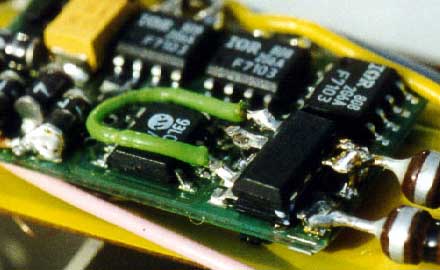

Uhlenbrock DGR 755 mit 'Doppeltransistor'></p>

<p>Sieht auch nicht schön aus, ist aber vom Platzbedarf her deutlich besser.
  Eigentlich ist der untere Chip jetzt von der Wärmeableitung her sagen wir
  mal suboptimal verbaut, da er aber ja auch nur noch die Hälfte der Wärme
  produziert, scheint mir das nicht so schlimm. Im bisherigen Einsatz hat das
  jedenfalls nicht geschadet.</p>

<p>Auf dem Bild kann man auch noch die diversen IR F 7103 sehen. Der neben dem
  FZT 705 ist die Zwischenstufe der Motoransteuerung. Sollte der auch hin sein,
  kann man, so man nicht alle Funktionsausgänge braucht, einfach einen der
  anderen beiden dafür verwenden. Der in Bildmitte liegende ist prädestiniert,
  der linke besorgt nämlich den Lichtwechsel. Die Chips sind aber relativ
  gut zu beschaffen, auch wieder z.B. bei
  <a href=Farnell.

Die oben erwähnten fünf reparierten Dekoder waren gleichzeitig auch alle, die ich bekommen habe, also eine Ausbeute von 100%. Wie beim 6090 scheint mir also auch hier ein Versuch wert.
